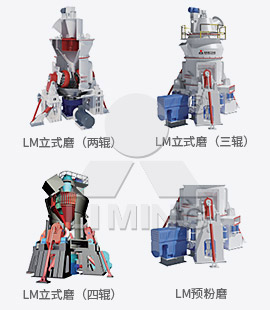

立式輥磨機
入料尺寸
38-65mm
產量
13-70T/H
應用范圍
砂石料場、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
產品簡介
LM立式輥磨機是成熟的立磨技術、國外成功經驗和我公司技術創(chuàng )新升級結合的一款節能型磨機設備。它集破碎、干燥、粉磨、分級、輸送于一體,可廣泛應用于水泥、電力、冶金、化工、非金屬礦等行業,并專注于非金屬礦、煤粉和礦渣三大領域。

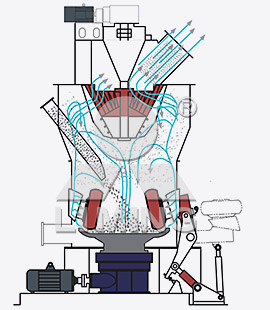

工作原理
LM系列立式磨粉機主要由磨輥總成、磨盤總成、液壓站、傳動臂總成、選粉機、主減速機、電動機、機體、主減速機潤滑站、液壓站、PLC電控柜等部分組成。
工作時,主電機通過減速機帶動磨盤轉動,同時熱風從進風口進入立磨機體內,物料從下料口落在磨盤中間,在離心力的作用下,物料從磨盤中間向邊緣均勻移動,經過磨盤上的粉磨輥道區域時,受到磨輥的碾壓,大塊物料直接被壓碎,細粒物料受擠壓后形成料床進行粒間粉碎。被粉碎的物料繼續向磨盤邊緣移動,直到被風環處的強氣流帶走,而較大的顆粒物料又重新掉落到磨盤上繼續粉碎,氣流中的物料經過上部的分離器時,在轉子葉片的作用下,粗顆粒重新回到磨盤上粉磨,合格的細粉隨氣流一起出磨,被系統的集粉器收集,被收集到的粉料即為立磨磨出的產品?;烊胛锪系蔫F塊等雜物隨物料運動到磨盤邊緣時,由于自身重量大而不能被風吹起,跌落至磨機下腔被安裝在磨盤底部的刮料板刮入排渣口排出機外。
產品優勢
-
一體化設計,一機多用
集破碎、干燥、粉磨、分級和輸送于一體,布局緊湊,占地面積??;主攻非金屬礦、煤粉和礦渣三大領域,工藝成熟,既可適用于生料和熟料的磨制,也可作為預粉磨設備使后續磨機大幅度增產節能。
-
多舉措節約運行成本
磨輥在磨盤上直接碾壓磨碎物料,減少能耗;熱風在磨內直接接觸物料,烘干能力強,節省一臺烘干機;采用磨輥套避免磨輥與磨盤直接接觸,減少磨損;磨輥輥套可反面使用,使用壽命延長一倍。
-
效率與精度雙高
通過液壓增壓的方式可以增大碾磨力的大小,從而增大產量,提高磨粉效率;根據成品不同的粒度要求,選粉機分別采用籠式選粉機和錐形轉子選粉機,選粉精度高。
-
粉塵與噪音污染小
整機在密封且負壓下工作,無粉塵外溢;具有限位裝置,避免破壞性沖擊和振動噪音;傳動系統采用行星齒輪減速機,噪音低。
產品參數

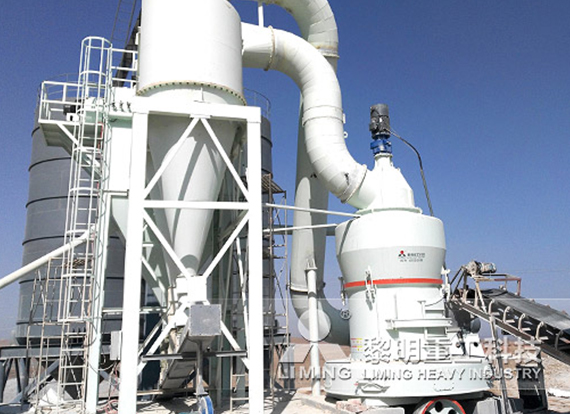

案例現場
